Les IRM

Le CENIR possède deux IRM 3 Teslas Siemens disposant de la technologie TIM (Total Imaging Matrix) et un spectromètre – imageur 11.7 Teslas Brüker.

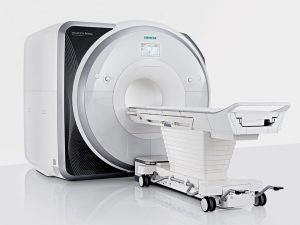

Magnetom PRISMA fit 3T

L’aimant et les gradients

Aimant supraconducteur corps entier  (195 cm) avec une ouverture de tunnel  de 60 cm.
Amplitude des gradients : jusqu’à  80 mT/m.
Vitesse de changement d’amplitude des gradients : jusqu’à 200 mT/(m*ms).
Temps de montée des gradients : à partir de 5 µs/ (mT/m).



Les antennes

Pour l’imagerie :

• Une antenne matricielle tête et cou à 64 éléments.
• Une antenne matricielle rachis à 32 éléments.
• Une antenne matricielle corps à 18 éléments.
• Une antenne matricielle PA (angiographie périphérique) à 36 éléments.
• Une antenne tête à 32 canaux.
• Une antenne tête et cou à 20 canaux.
• Une antenne flexible large à 4 canaux.
• Une petite antenne flexible à 4 canaux.
• Une antenne genoux 15 canaux

Pour la spectroscopie :

• Une antenne tête double accord proton ¹H et phosphore ³¹P (RAPID Biomedical). (Dual Tuned Head Coil).
• Une antenne de surface phosphore ³¹P (RAPID Biomedical)

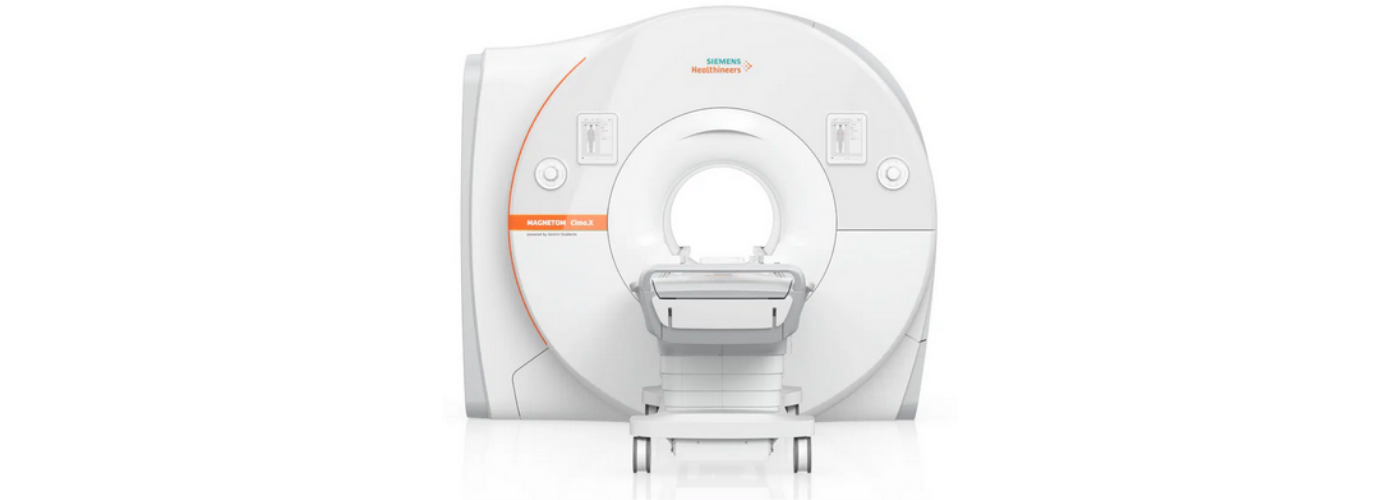

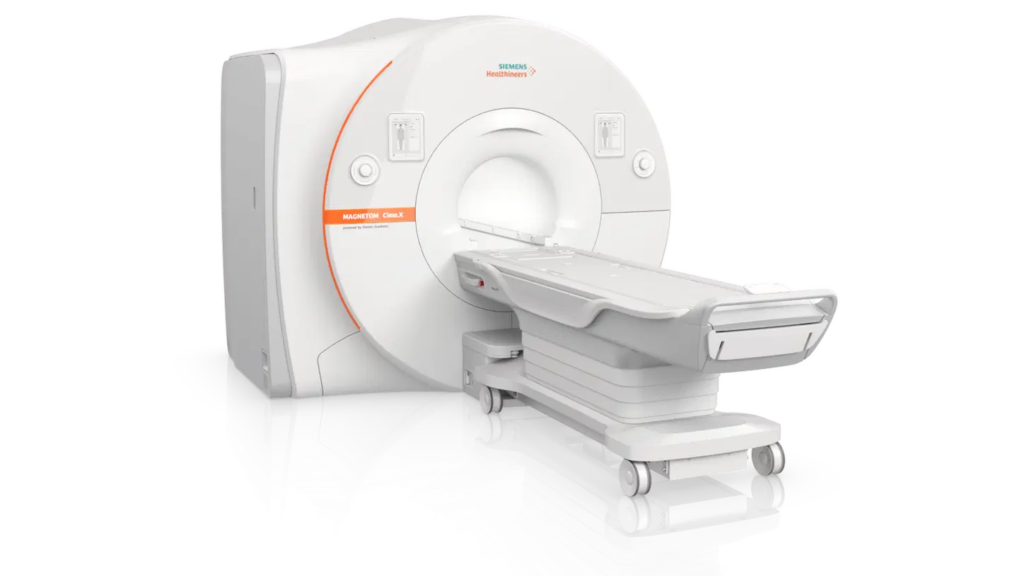

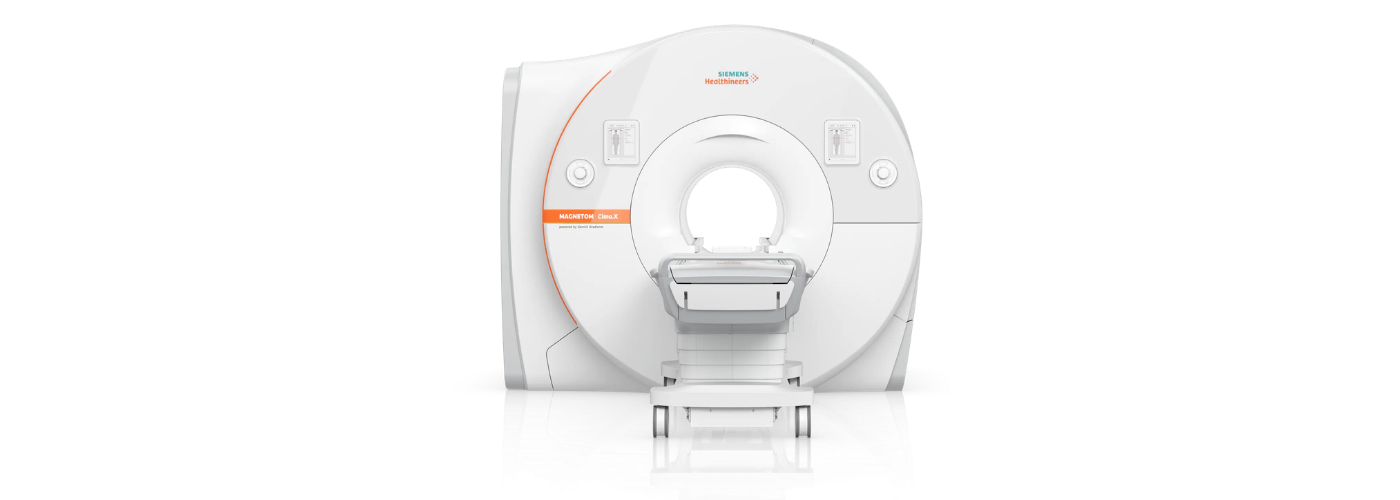

Magnetom CIMA.X 3T

L’aimant et les gradients

L’aimant et les gradients

Aimant supraconducteur corps entier   (172 cm) avec une ouverture de tunnel  de 60 cm.

Amplitude des gradients : jusqu’à  200 mT/m.
Vitesse de changement d’amplitude des gradients : jusqu’à 200 T/m/s.
Temps de montée des gradients : à partir de 5 µs/ (mT/m).

Les antennes

Pour l’imagerie :

• Une antenne matricielle tête et cou à 64 éléments (55 sur la région tête/9 sur la région du cou)
• Une antenne tête à 32 éléments.
• Une antenne matricielle tête et cou à 20 éléments
• Une antenne matricielle rachis à 32 éléments
• Une antenne matricielle corps à 18 éléments.
• Une petite et une grande antenne souple à 4 éléments

Pour la spectroscopie :

• Une antenne tête double accord proton ¹H et phosphore ³¹P (RAPID Biomedical). (Dual Tuned Head Coil).
• Une antenne de surface phosphore ³¹P (RAPID Biomedical).

IRM  11.7T  BioSpec AVANCE NEO 117 / 16 USR, logiciel PV360

Notre centre de recherche possède une IRM à ultra-haut champ magnétique dédiée à la recherche préclinique :

• Aimant horizontal 11,7T, 16 cm de diamètre interne.
• Gradients et Shims BGA9S (750mT/m, 90 mm de diamètre, 100µs Rise time).
• Électronique Avance NEO équipée en canaux d’émission/réception ¹H et X.
• Logiciel PV360.
• Système Autopac pour le placement des échantillons.
• Système de contrôle physiologique IRM compatible (fréquence respiratoire, température corporelle, saturation en oxygène, ECG).
• Système Image Guide Therapy (IGT) HIFU et LIFU intégré (ex : ouverture de BHE, thérapie, neurostimulation). Détecteur passif de cavitation.

 Antennes disponibles :

• Cryoprobe^TM 1H Tx/Rx dédiée aux petits rongeurs.
• Antennes de surface et boucles pour petits animaux (mono et multi canaux).
• Antennes volumiques tête et/ou corps entier pour les petits animaux (38 et 72 mm).
• Antennes Noyaux X de surface double accord ¹H/¹³C et ¹H/³¹P pour Carbone et Phosphore.

Les Berceaux :

Les berceaux sont montés sur la table de préparation attachée à l’avant de l’aimant.



La liste des antennes reçue  avec l’IRM 11.7T est :

• Un résonateur pour émission uniquement d’un diamètre interne de 72 mm.
• Un résonateur en emission / réception ¹H, polarisation circulaire, de diamètre interne 38mm.
• Une antenne de surface double accord en émission / réception ¹H / ¹³C de diamètre 20mm.
• Une antenne de surface double accord en émission / réception ¹H / ³¹P de diamètre 20mm.
• Une antenne de surface (¹H).
• Une antenne ¹H réseau phasé en reception uniquement.



Logiciels:

1. Système d’exploitation Linux
2. Logiciel ParaVision Basic Package
3. Logiciel ParaVision Spectroscopy Package



Le système de monitoring:

Brüker fournit avec l’aimant le système de monitoring.

Système de visualisation et d’analyse des signaux physiologiques (ECG, respiration, température).
